Rollon × SCHMID PCB 電鍍設備線性運動解決方案
SCHMID Group 的 InfinityLine P+ 是針對 PCB 與基板製造所開發的雙面垂直式模組化電鍍設備。為滿足高精度、製程可靠度與濕製程環境需求，SCHMID 導入 Rollon客製化線性運動技術，將不同型式的線性模組配置於面板搬運、電鍍／剝除模組與設備上料等位置。
Rollon 滑台模組在 InfinityLine P+ 的主要應用
| Rollon 產品 | 設備用途 | 主要特點 |
|---|---|---|
| ELM Plus | 電鍍、剝除與組合模組的 Gantry 搬運 | 封閉式結構、高剛性、Cover Belt 防護、耐腐蝕配置 |

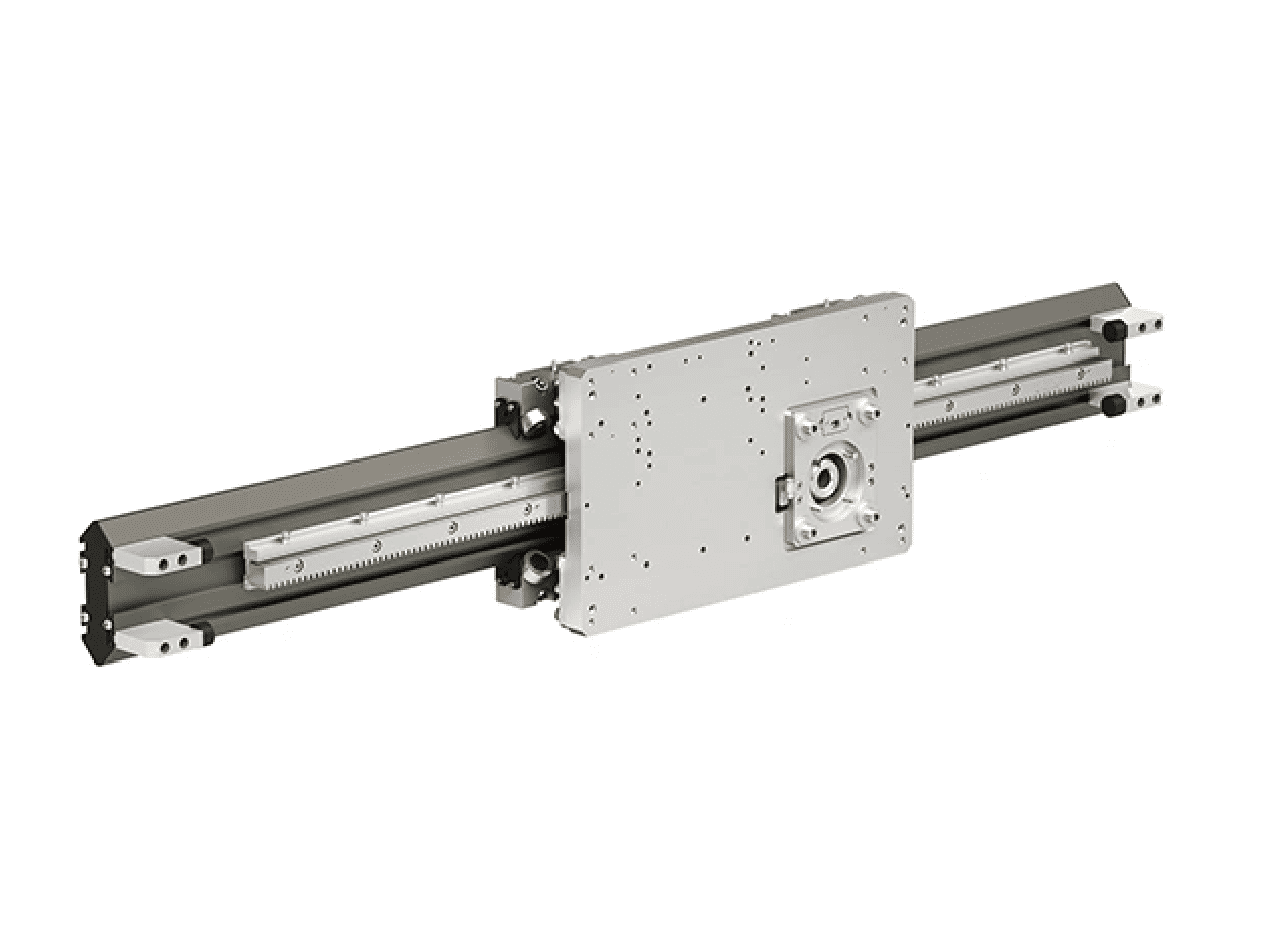

| SAR180C | 將 PCB 面板由 Transfer Station 搬運至各製程模組 | 自支撐、免維護，適合設備內部移載 |

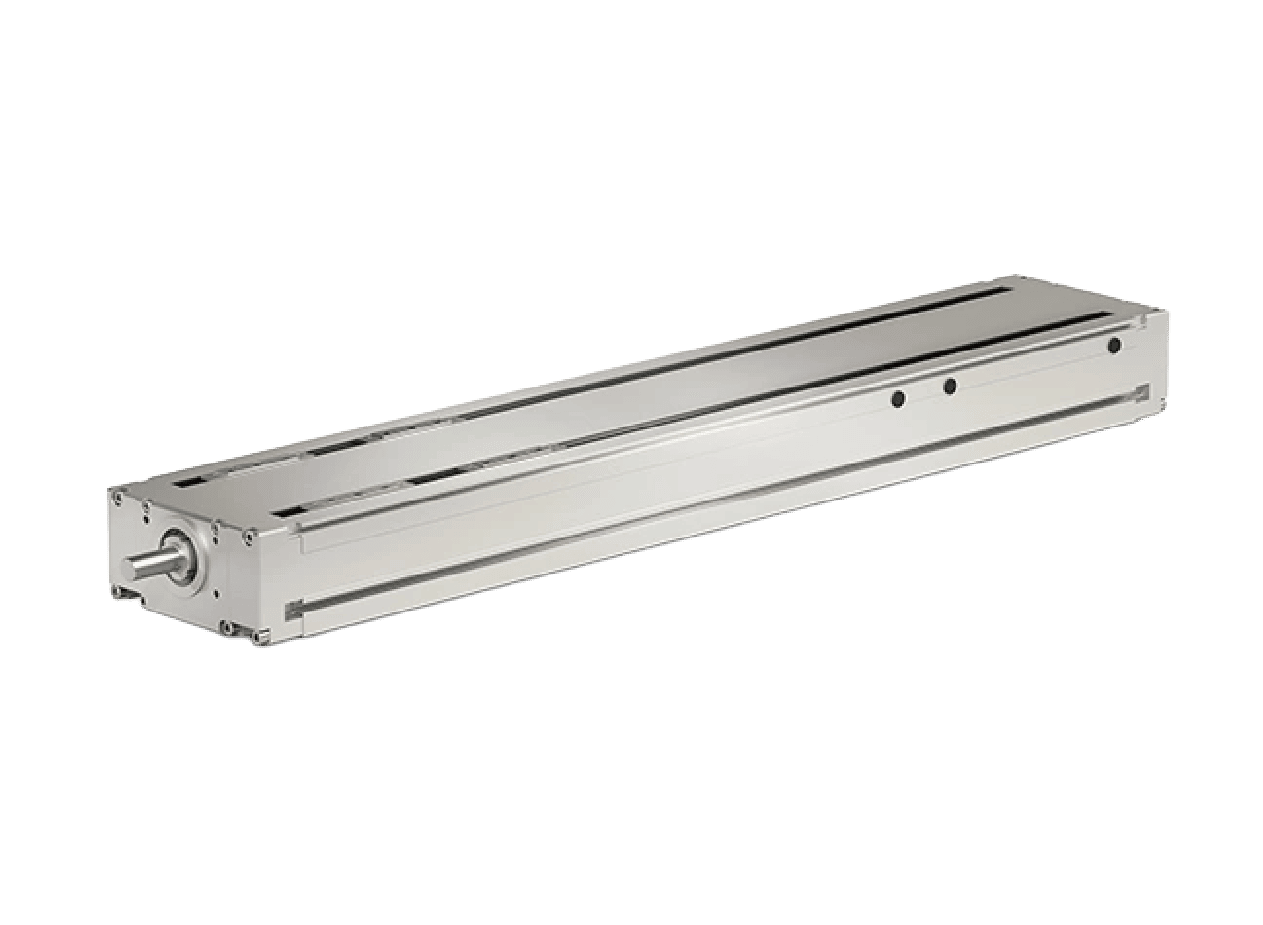

| TH Linear Axis | 設備上料與精密定位 | 滾珠螺桿驅動、高精度、低維護、結構緊湊 |
ELM Plus：因應電鍍濕製程的嚴苛環境

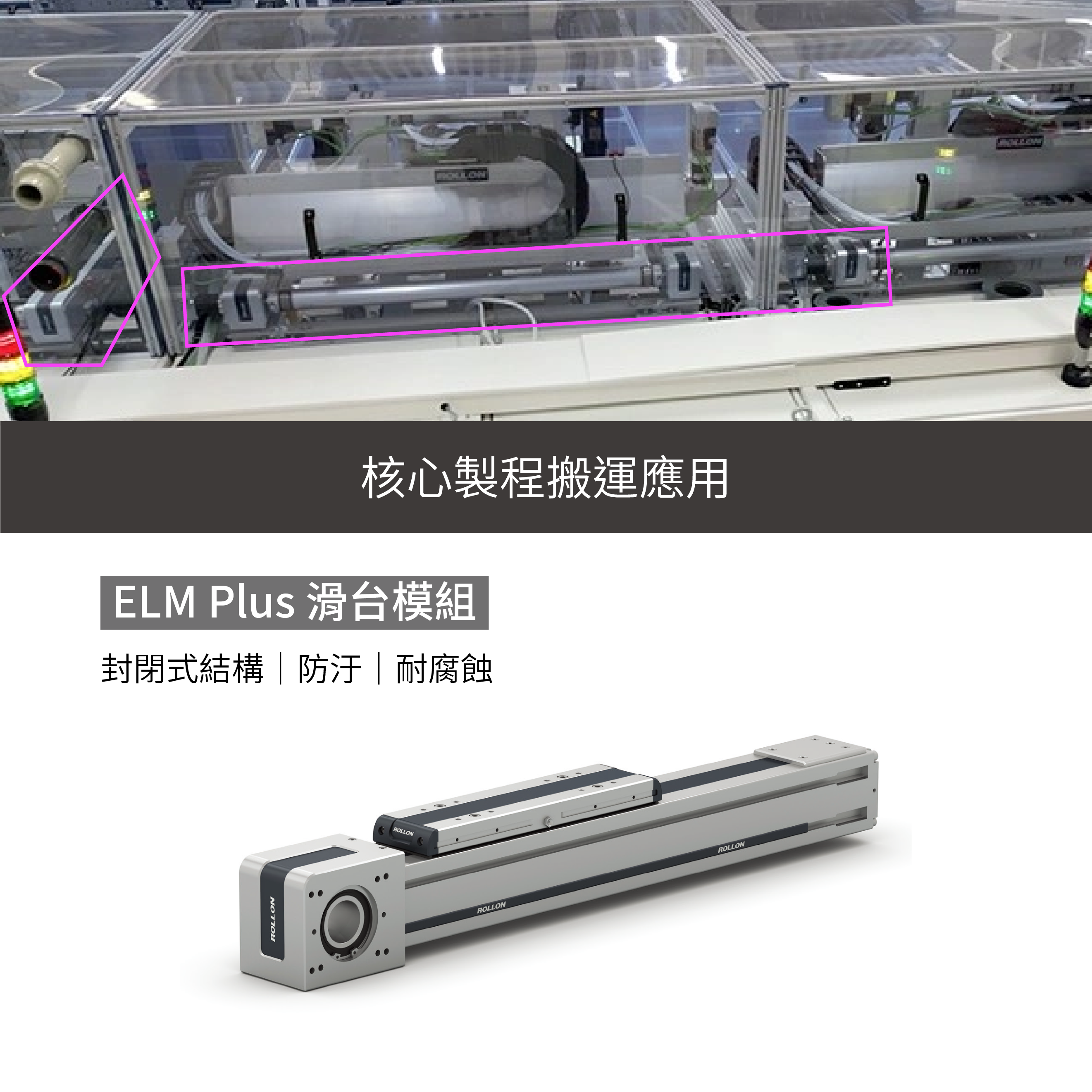

InfinityLine P+ 的核心製程模組採用以 ELM Plus 為基礎的 Rollon Gantry。ELM Plus 使用陽極氧化鋁擠型結構，在緊湊尺寸下兼顧剛性與承載能力；特殊 Cover Belt 可保護同步帶傳動系統，降低液體、粉塵與髒汙進入內部的風險。
針對電鍍環境，Rollon 透過封閉式系統、高合金鋼材與特殊表面處理，提高系統面對腐蝕性工況的適用性。
製程搬運：從清洗到乾燥的連續移載

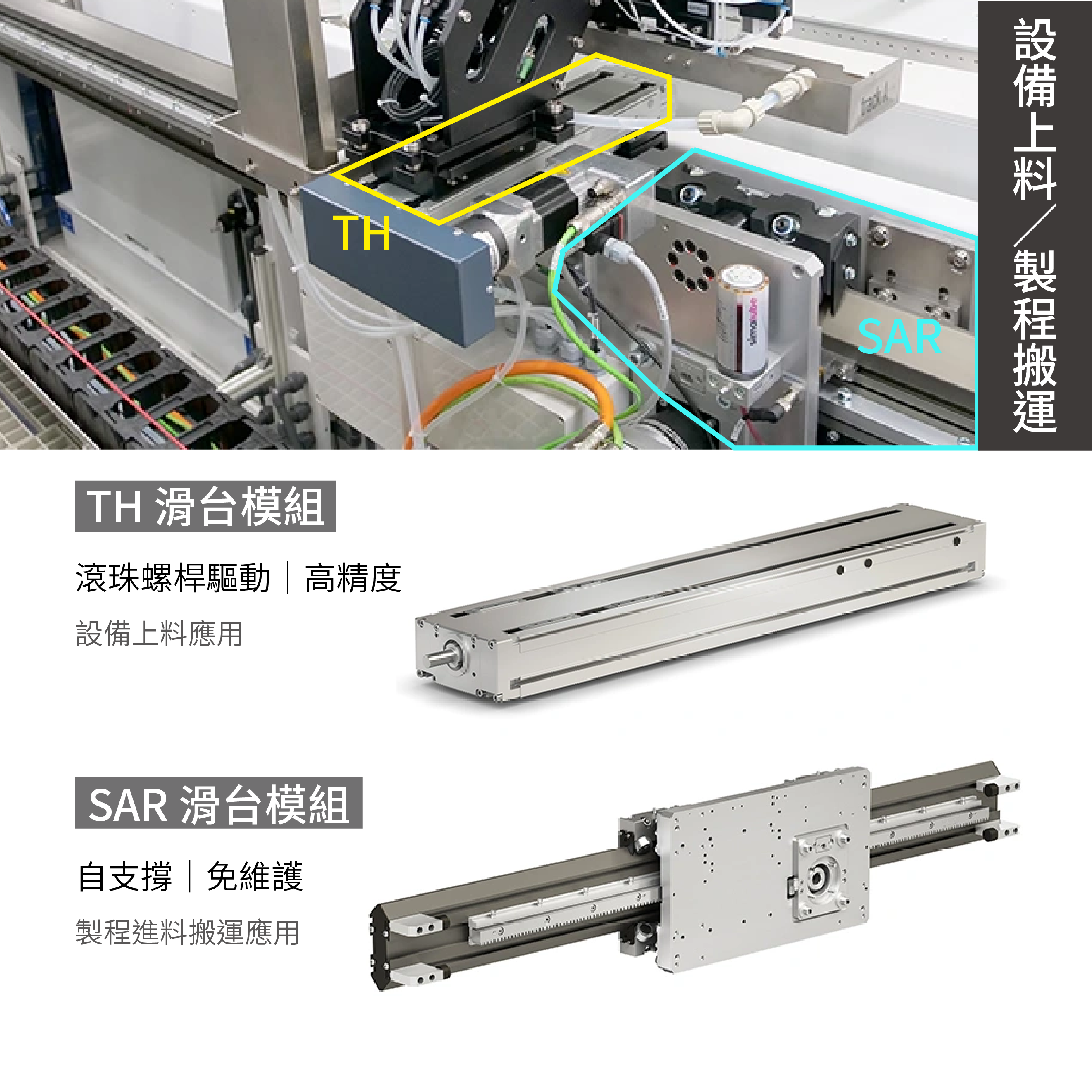

InfinityLine P+ 的製程包含清洗、電鍍、剝除、沖洗與乾燥。Rollon 線性運動系統負責不同階段間的面板移載：進料軸將面板送往指定模組，SAR 執行主要進料搬運，而 TH 線性軸則用於設備上料。
客製化設計重點
- 空間最佳化：依設備內部空間調整線性軸配置，提升整合彈性。
- 材質選擇：依工況使用不鏽鋼與鋁合金擠型等材料。
- 安裝結構：客製能量鏈固定座與安裝板幾何設計，簡化設備安裝。
- 降低微粒：透過封閉式系統降低微粒逸散，符合 SCHMID 應用需求。
SCHMID 選擇 Rollon 的原因
依 Rollon 原廠案例，SCHMID 除了重視產品技術性能，也看重前期設計支援、成本效益，以及針對耐腐蝕等特殊需求進行客製化的彈性。這使 Rollon 不只提供單一線性元件，也能參與設備設計與應用整合。
案例重點摘要
| 設備 | SCHMID InfinityLine P+ |
|---|---|
| 應用 | PCB／基板雙面垂直式電鍍 |
| Rollon 產品 | ELM Plus 滑台模組、SAR 滑台模組、TH 滑台模組 |
| 關鍵需求 | 精密搬運、耐腐蝕、防液體／髒汙、低維護、空間整合 |
| 客製項目 | 材質、軸配置、能量鏈固定座、安裝板、微粒控制 |
-

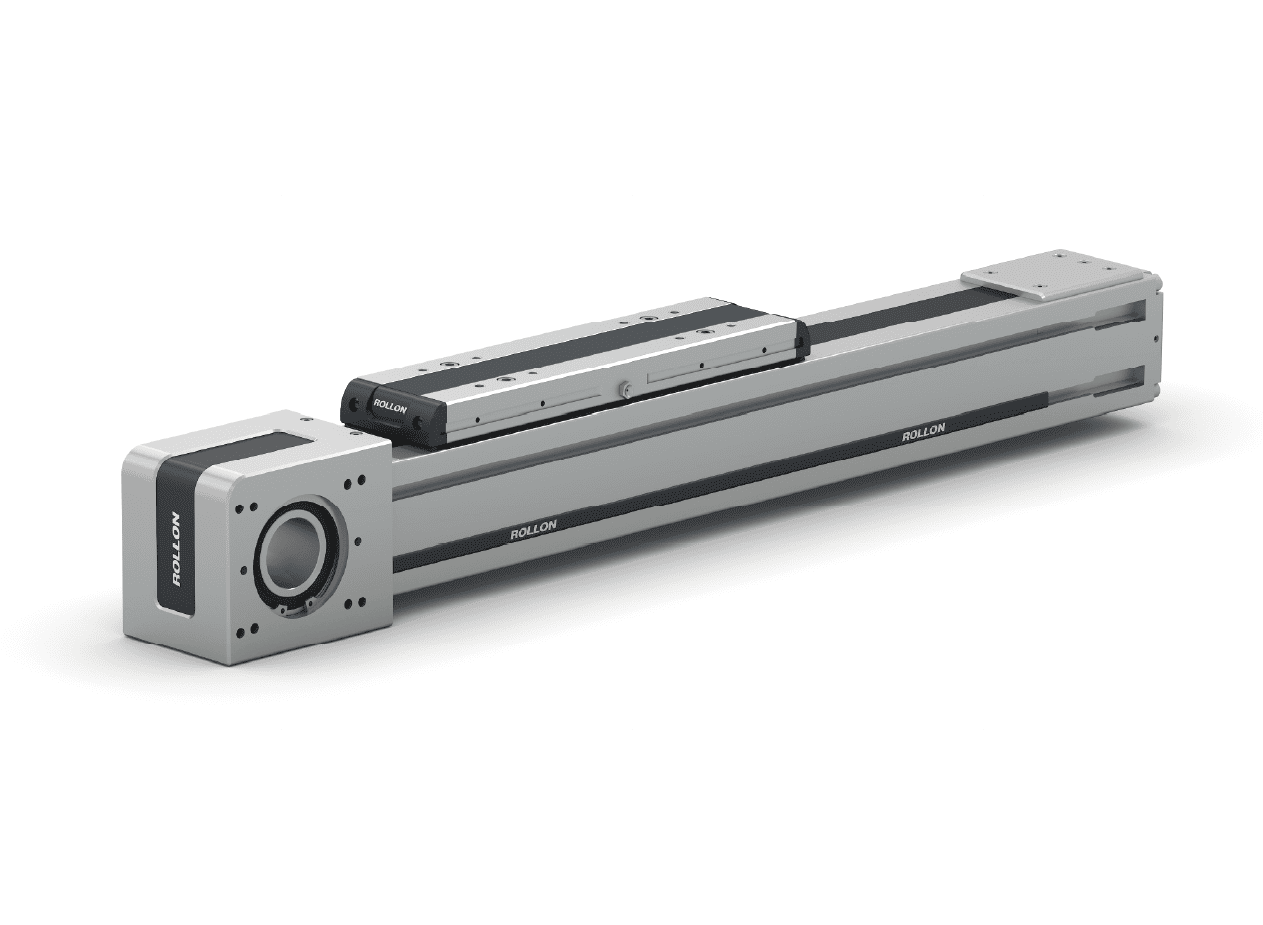

ELM 系列滑台模組ELM 系列滑台模組ELM是全密閉式皮帶傳動線性滑台模組系列。 適用於惡劣的工作環境，且要求高速工作週期和位置重複性的情況，可實現快速、安靜、多功能的運動。
