密封元件嚴苛環境應用案例
高溫、高壓、高速與汙染工況下，密封如何確保設備穩定運行？
在工業設備中，密封元件（Sealing Components）是確保系統穩定運作的關鍵零組件。無論是液壓系統、旋轉設備或加工設備，密封的作用不僅是防止洩漏，更直接影響設備可靠度與使用壽命。
與前文著重於密封失效原因不同，本篇將從實際應用情境出發，說明密封元件如何在不同嚴苛環境中進行設計與配置。
為什麼嚴苛環境更考驗密封設計？
在高負載或極端工況下，密封元件需同時面對多種影響因素：
- 溫度變化造成材料性能改變
- 壓力負載影響結構穩定性
- 高速運動帶來摩擦與磨耗
- 外部汙染影響密封界面
因此，密封設計的核心在於：讓密封結構與實際工況匹配。
常見嚴苛工況類型
在多數設備中，密封元件通常會面對以下幾種典型應用條件：
- 高溫環境（如壓鑄、熱加工設備）
- 高壓環境（如液壓系統與油壓設備）
- 高速運動（如主軸與旋轉機構）
- 汙染環境（如工具機加工區域）
不同工況將對密封提出不同設計需求，其對應的失效機制，可參考此篇《高溫／高壓環境下密封元件常見失效問題》說明。
工況對應密封設計
| 工況類型 | 常見應用設備 | 設計重點 | 對應策略 |
|---|---|---|---|
| 高溫 | 壓鑄機、熱加工設備 | 材料穩定性 | 選用耐熱材料（如FKM、FFKM） |
| 高壓 | 液壓缸、油壓系統 | 結構強度 | 加入支撐環、控制間隙 |
| 高速 | 主軸、馬達 | 摩擦控制 | 低摩擦材料 ＋ 潤滑設計 |
| 汙染 | 工具機、加工設備 | 防止異物侵入 | 刮除密封 ＋ 多重密封 |
上述設計策略的核心，在於「依工況進行密封結構與材料配置」。
實務應用案例解析
以下從實際設備出發，說明密封設計如何對應不同工況：

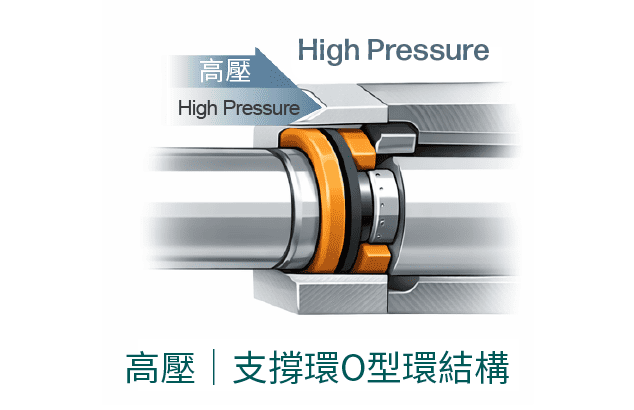

1. 高壓液壓系統（工具機 / 重型設備）
液壓系統長時間處於高壓負載下，密封元件需承受持續壓力與變形風險。因此在設計上，除了材料強度外，更需確保結構穩定性與間隙控制。
常見的設計方式包含控制密封與金屬之間的配合間隙、加入支撐結構以避免材料在壓力下產生變形，並搭配高強度材料使用。透過這些設計，可有效降低洩漏風險，並提升整體設備穩定性。

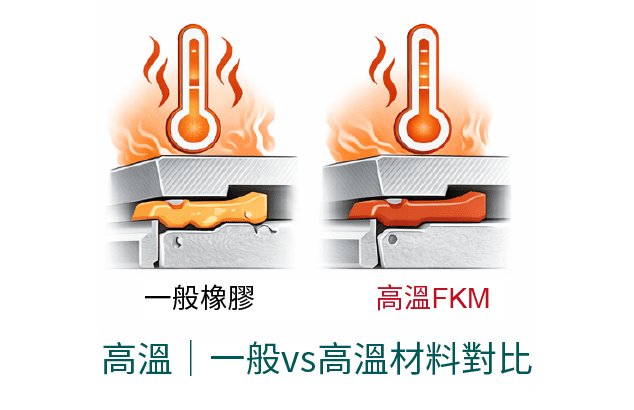

2. 高溫製程設備（壓鑄 / 熱加工）
在高溫環境中，密封材料的彈性與化學穩定性會隨溫度變化而受到影響，因此材料選擇與結構設計格外重要。
實務上會選用耐高溫材料，並控制密封壓縮比例，以避免因過度壓縮導致性能下降。同時需考量不同材料間的熱膨脹差異，確保長時間運作下仍能維持穩定密封效果。

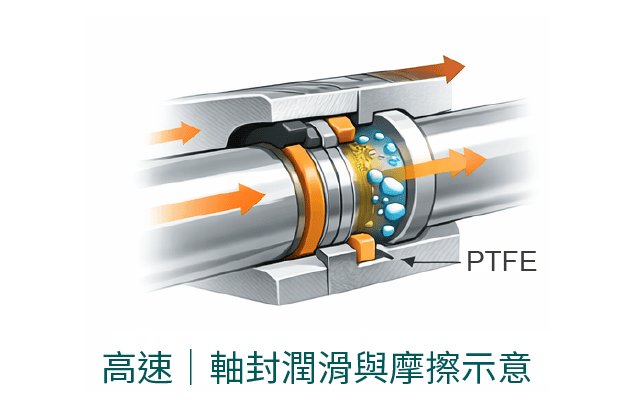

3. 高速旋轉設備（主軸 / 馬達）
高速旋轉設備會產生持續摩擦與熱累積，對密封壽命與穩定性造成影響。因此設計時需著重於降低摩擦與控制溫升。
常見作法包含採用低摩擦材料、優化密封接觸壓力，並配合潤滑條件進行整體設計。透過這些方式，可有效降低磨耗並提升運轉效率。

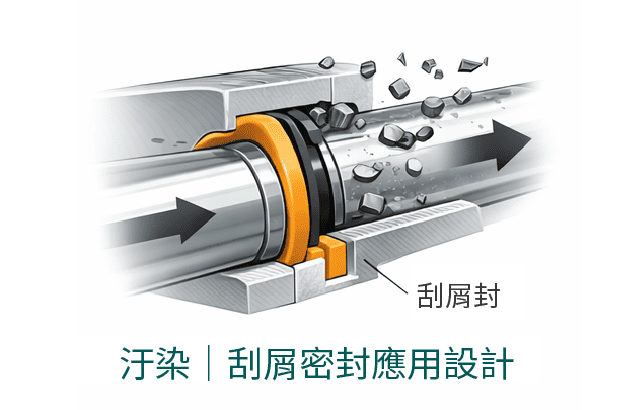

4. 汙染環境（工具機 / 加工設備）
在加工設備中，切屑、粉塵與冷卻液容易進入密封區域，影響密封性能與設備運作穩定性。
因此在設計上，通常會搭配刮除密封（Scraper）以阻擋外部汙染物，並採用多層密封結構提升防護能力。同時透過結構設計強化防護效果，可有效降低汙染造成的損耗與故障風險。
選型與設計關鍵
在實務應用中，密封選型應優先考慮以下條件：
基本條件
- 溫度範圍
- 壓力條件
- 運動形式（靜態 / 動態）
- 接觸介質（油、水、化學物）
常見設計誤區
- 僅依尺寸選型，忽略實際工況
- 使用通用材料應付極端環境
- 忽略間隙與支撐設計
- 未考慮維護與更換週期
結論：從工況對應到設備穩定
從密封失效原因、壽命設計，到本篇的應用案例，可以發現：
密封的關鍵不在單一材料，而在「是否對應實際工況」。
當密封設計能與設備條件匹配時，將能：
- 降低設備停機風險
- 提升整體運行效率
- 降低長期維護成本
這也是密封元件在現代製造與工業應用中的關鍵價值。
常見問題（FAQ）
為什麼高壓環境需要特殊密封設計？
高壓會影響材料形變與結構穩定性，因此需透過結構補強與材料選擇提升密封可靠性。
高溫環境應選擇什麼密封材料？
應選擇具耐熱與耐化學性的材料，例如 FKM 或 FFKM 等高性能材料。
高速設備密封設計的關鍵是什麼？
重點在於降低摩擦與控制溫升，以避免磨耗影響密封效果。
如何避免汙染影響密封性能？
可透過刮除密封與多層結構設計，防止外部顆粒進入密封區域。
